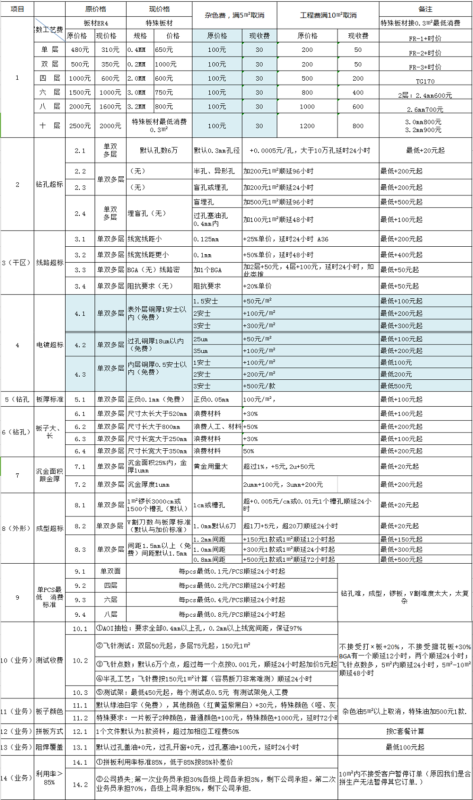

小微PCB工艺计价标准


注: 二钻工艺为什么加价延时

第一,钻在焊盘上的无铜孔;第二,不能掏铜的地方也要二钻;第三,重做一遍(人工费),工程不能拼板(材料费)。



一、影响一块PCB板价格的各种因素

PCB的价格是很多采购者一直很困惑的事情,很多人在线下单时也会疑问这些价格是怎么算出来的,下面我们就一起谈论一下PCB价格的组成因素。

1. PCB所用材料不同造成价格的多样性

普通双面板为例,板料一般有FR4(生益、建滔、国纪,三种价钱由上而下),板厚从0.2mm到3.0mm不等,铜厚从0.5oz到3oz不同,所有这些在板料一项上就造成了巨大的价格差异;在阻焊油墨方面,普通热固油和感光绿油也存在着一定的价格差。

2. 表面处理工艺不同造成价格的多样性

常见的有:OSP(抗氧化)、有铅喷锡、无铅喷锡(环保)、镀金、沉金还有一些组合工艺等等,以上工艺价格越往后越贵。

3. PCB本身难度不同造成的价格多样性

两种线路板上都有1000个孔,一块板孔径大于0.2mm与另一块板孔径小于0.2mm就会形成不同的钻孔成本;如两种线路板其他相同,但线宽线距不同,一 种均大于4mil,一种均小于4mil,也会造成不同的生产成本;其次还有一些不走普通板工艺流程的设计也是加收钱的,比如半孔、埋盲孔、盘中孔、按键板、印碳油。

4铜箔厚度不同造成价格多样性

常见铜铂厚有:18um(1/2OZ),35um(1OZ),70um(2OZ),105um(3OZ),140um(4OZ)等,以上铜箔厚度越往后越贵。

5. 客户的品质验收标准

常用的是:IPC2、IPC3、企标、军标等等,标准越高,价格也会越高。

6模具费与测试架

(1)模具费用,样板跟小批量的话一般板厂是采用的钻铣外形,就不会另外加收铣边费,在做大批量时就要求开模具冲板,这样就有一套模具费用,板厂一般报价在1000人民币往上。

(2)测试费:样板一般采用飞针测试,板厂一般收取测试费100-400元不等;批量就要开测试架来测,测试架一般板厂的报价在1000-1500元之间。

7付款方式不同造成的价格差异

到账时间越短的付账方式,如现金付款,价格会比较低。

8订单量/交期

(1)数量越少,价钱相对就越贵,因为就算是做1PCS,板厂也得做工程资料,出菲林,哪个工序都少不了

(2)交期:交付给PCB工厂的数据要齐全(GERBER资料,板的层数,板材,板厚,表面处理做什么,油墨颜色,字符颜色以及一些特殊要求要写清楚)

通过以上论述不难看出,PCB加工价格的多样性是有其内在的必然因素的,本文仅可提供一个大致的价格范围,以供参考,具体价格当然还是和厂家直接联系。

Part 2:各种因素的报价‍

对于PCB我们有一套估价公式(即板材利用率方式)具体如下:

以1平方米板材为基准其尺寸为1020mm*1020mm

假设需估价PCB长为L,宽为H. 那1平方米基材可生产此板

数量为(1020/L+5)*(1020/H+5)=Z(即为排版数量)

Unit price =X/Z

X即为以下价格:

材料:

1L FR-1 每平方米价格(含加工费): 130RMB

2L FR-4每平方米价格(含加工费):430RMB

4L FR-4每平方米价格(含加工费): 720RMB

6L FR-4每平方米价格(含加工费): 1200RMB

8L FR-4每平方米价格(含加工费): 1800RMB

10L FR-4每平方米价格(含加工费): 3500RMB

12L FR-4每平方米价格(含加工费): 5500RMB

板层数:

2层板第一次单价=(长*宽*0.12*数量+长*宽*0.12*4+80)/数量

2层板第二次单价=(长*宽*0.12*数量+80)/数量

四层板1次单价=(长*宽*0.6*数量+长*宽*0.12*6+1500+300)/数量

四层板2次单价=(长*宽*0.6*数量+300)/数量

六层板1次单价=(长*宽*0.8*数量+长*宽*0.12*8+1800+300)/数量

六层板2次单价=(长*宽*0.8*数量+300)/数量

就这样,多的话去找厂家谈!

PCB价格估算

PCB是把板的面积乘以以下的单价计算的,可供大家参考:

工艺:

一般单面喷锡:0.035/平方M

双面喷锡:厚度1.2以上的是0.45/平方M

1.2以下的是0.41/平方M

双面镀金厚度1.6以上0.48/平方M

1.6以下0.45/平方M

PCB报价有样板和批量板报价

样板报价分有普通样板和快板

普通样板的交期看层数而定,单面一般一天就可以了,双面一般三天,多层就要几天到十天这些了。

报价是单面工程费150元+制板费0.04元/平方厘米+菲林费+0.05元/平方厘米

双面板工程费250元+制板费0.05元/平方厘米+菲林费+0.05元/平方厘米

四层板工程费600元+制板费0.01元/平方厘米+菲林费+0.05元/平方厘米

看板的难度而定,有些厂也会加上测试费,测试费一般是0.002元/点

快板的交期短一些,但会在普通板的基础上加多一项加急板。双面一天加急惠州一般收200-400元/款,四层三天加急是600-1000元/款,六层三天加急是800-1000元/款。

批量分有小批量和大批量

小板量的单价比大批量的高很多.比如双面1.6MM的板大批量做是450元/平方米就可以了。小批量的话不做到500元/平方以上可能PCB加工厂家都不会很乐意接单做。
